Крючков Картоплекопач Крючков вібраційний Zirka-105 (КК17)

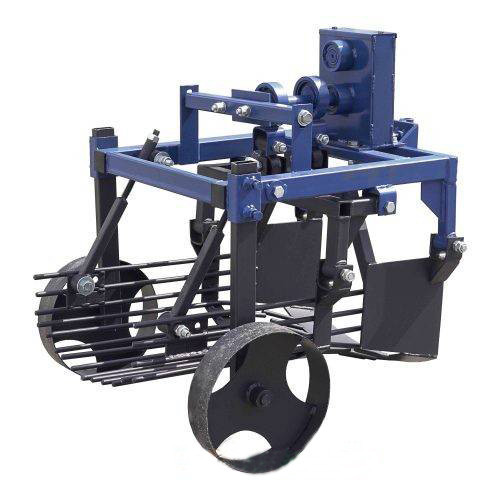

Картоплекопач вібраційний "Zirka-105" (без карданного валу)

Вібраційний картоплекопач може агрегатуватися з мотоблоками від 6 к. ., оснащений двигуном повітряного охолодження і мають задній ВОМ з шпонковим пазом. Для мотоблоків з шліцьовим валом потрібно виготовити перехідник, і внести зміни в конструкцію. Конструктивною особливістю даної моделі картоплекопач є вбудований понижуючий редуктор і привід від вала відбору потужності мотоблока.

Зверніть увагу на те, що для нормальної роботи картоплекопалки бажано попередньо очистити ділянку від бадилля.

Принцип роботи

Первинний вал редуктора або вал-шестерня картоплекопалки отримує обертання від валу відбору потужності мотоблока через карданний вал. З вторинного валу редуктора картоплекопалки обороти передаються на два ексцентрика, які з допомогою спеціальних штовхачів передають зворотно-поступальний рух на гуркіт і ніж. В процесі збирання врожаю картоплі ніж підрізає шар ґрунту з бульбами та подає його на гуркіт, де вони очищаються від грунту і викидаються на землю. Приводи ножа і гуркоту працюють від окремих ексцентриків, що істотно знижує вібрації в процесі прибирання.

Регулювання глибини викопування залежить від діаметра коліс, встановлених на мотоблок. Опорні колеса картоплекопач використовуються для регулювання кута атаки. Причіпний пристрій приварене.

Конструкція

У конструкції картоплекопалки можна виділити наступні елементи:

• рама;
• редуктор;
• вал з штовхачами;
• активний ніж;
• гуркіт;
• причіпний пристрій;
• опорні колеса.


Продольная рама картофелекопателя изготовлена из стальной профильной трубы сечением 40×40 мм, толщина стенки 2 мм, длина составляет 495 мм.  Поперечная рама изготовлена из профильной трубы 50×25, толщина стенки составляет 3 мм, а ее длина составляет 446 мм.  Также есть дополнительные перемычки и усилители для обеспечения прочности и надежности конструкции.

Редуктор имеет набор шестерен, который позволяет получить коэффициент редукции 4,5, то есть обороты, поступающих на вал картофелекопалки, будут в 4,5 раза ниже, чем обороты вала отбора мощности мотоблока, что позволяет работать с картофелекопателем при комфортном уровне обороты и вибрации устройства  .  Вал-шестерня изготовлен из стали марки 45, имеет 15 зубов, модуль зуба составляет 2 Нижний вал также изготовлен из 45 стали, на него установлена большая шестерня, которая имеет 69 зубов, модуль зуба также имеет значение 2.

Активный нож имеет толщину 5 мм и ширину 382 мм.

Гуркіт має всього 17 зубців, довжина яких становить 500 мм.

Причіпний пристрій стандартне для мотоблоків з двигуном повітряного охолодження, типу Zirka-105. Опорні колеса кріпляться за допомогою болтового з'єднання.

Габаритні розміри

• висота - 674 мм
• ширина - 681 мм
• довжина - 849 мм
• вага - 49,8 кг

Карданний вал в комплект не входить і отримується окремо!
